Los indicadores de flujo son dispositivos utilizados en sistemas de tuberías para proporcionar una indicación visual del flujo de líquidos, gases o lodos dentro del sistema. Son cruciales para monitorear y verificar el flujo y la condición del medio sin interrumpir el proceso.
El indicador de flujo de doble ventana permite una mayor cantidad de configuraciones en términos de tipos de juntas y tipos de visores, lo que permite mayores parámetros de uso en términos de clasificación de presión y aplicaciones de alta temperatura.
Indicadores de Flujo – Modelo HP
El indicador de flujo de doble ventana Iniflu HP tiene su cuerpo forjado en una sola pieza, lo que le otorga una mayor robustez y durabilidad. Además, las bridas se soldan a los extremos de las tuberías forjadas, lo que permite que este modelo tenga un tipo de brida para cada tipo de aplicación.
Complementos para mejorar la visibilidad del flujo
Estos indicadores de flujo visual pueden tener adiciones que ayudan al usuario a tener una visión más clara del proceso.
Visión completa
Para fluidos fácilmente visibles, con color, turbulencia y claridad. Detectan fácilmente la presencia de sólidos o productos extraños en el fluido manipulado. Pueden montarse en cualquier posición.
Paleta
Montada internamente con una paleta de PTFE, cuya posición indica la dirección del fluido. Se utiliza en fluidos claros que son difíciles de observar. Normalmente se monta horizontalmente, y solo se monta en posición vertical con fluidos ascendentes.
Goteo
Permiten la formación de gotas en fluidos de bajo volumen o intermitentes, por ejemplo, en operaciones de destilación unitaria. Se montan solo en posición vertical y con flujos descendentes.
Turbina
Montada internamente con una turbina de PTFE que gira con el paso del fluido, lo que facilita en gran medida la observación del flujo de fluidos oscuros, translúcidos y claros que son difíciles de observar a simple vista. Pueden montarse indistintamente en cualquier posición horizontal o vertical.

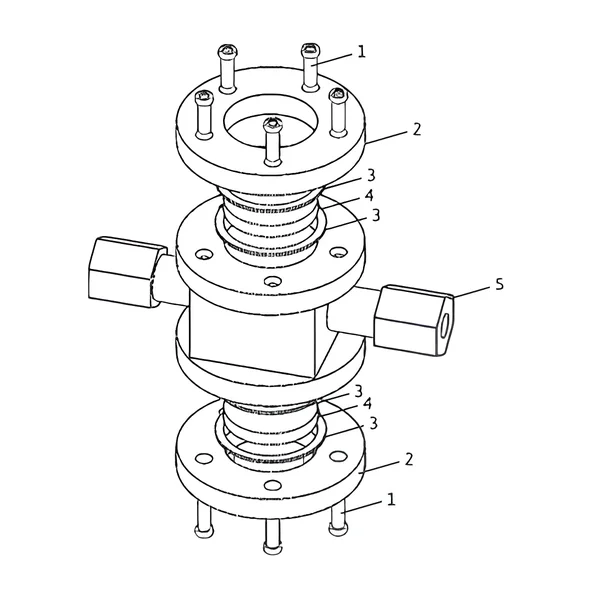

| Item | Pieza | Materiales |
|---|---|---|
| 1 | Tornillos | Acero Inoxidable 316L HSS |
| 2 | Cubierta | Acero Inoxidable 304 Acero al carbono c/ anticorrosivo |
| 3 | Junta | Grafito Neopreno Teflón Caucho Sanitaria EPDM Vitón |
| 4 | Visor | Borosilicato Templado Cal Sodada Templada Cuarzo |
| 5 | Cuerpo | Acero Inoxidable 316L Acero Inoxidable 304 Acero al carbono c/ anticorrosivo |
| INFORMACIÓN TÉCNICA | |||||
|---|---|---|---|---|---|
| Medidas | 1″ | 1 – 1/2″ | 2″ | ||
| A (Dist entre caras) | 7″ (177.8 mm) | 8″ (203.2 mm) | 9″ (228.6 mm) | ||
| B (Dist entre tapas) | 5″ (127.0 mm) | 5.5″ (139.7 mm) | 5.5″ (139.7 mm) | ||
| C (Proceso visible) | 2″ (50.8 mm) | 2.5″ (63.5 mm) | 3″ (76.2 mm) | ||
| D (Diámetro de tapas) | 4″ (101.6 mm) | 4.5″ (114.3 mm) | 5″ (127.0 mm) | ||
| Vidrio (Diámetro total) | 2.5″ (63.5 mm) | 3″ (76.2 mm) | 3.5″ (88.9 mm) | ||
| Vidrio (Grosor del vidrio) | 5/8″ (15.87 mm) | 5/8″ (15.87 mm) | 5/8″ (15.87 mm) | ||
Descubra una amplia gama de soluciones diseñadas para optimizar el monitoreo de flujo en sus aplicaciones industriales. Nuestros productos destacan por su durabilidad, versatilidad y precisión, lo que los convierte en la elección ideal para entornos exigentes.
Además, le invitamos a consultar los manuales de todos nuestros productos para obtener información detallada sobre su funcionamiento y características.
