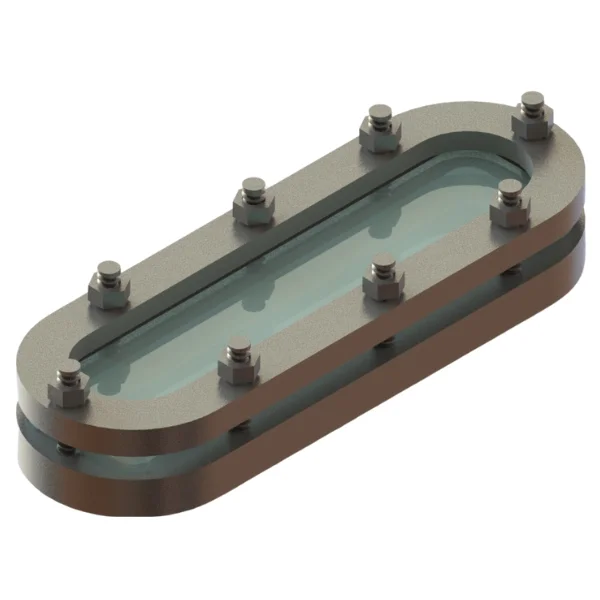

Las mirillas soldables ovaladas son dispositivos que se instalan en tanques y recipientes a presión para permitir la visualización del contenido y los procesos que ocurren dentro del tanque. La forma ovalada de la mirilla proporciona un área de visualización amplia que permite a los operadores inspeccionar más fácilmente el contenido del tanque y los procesos internos.
Aplicaciones
Las Mirillas ovaladas son especialmente útiles en el procesamiento de alimentos y bebidas, en las industrias farmacéutica, química y otras donde la observación directa del contenido del tanque es crucial para controlar y monitorear el proceso.
| Item | Pieza | Materiales |
|---|---|---|
| 1 | Tuerca | Acero Inoxidable 316L Acero Inoxidable 304 |
| 2 | Arandela | Acero Inoxidable 316L Acero Inoxidable 304 |
| 2 | Espárrago | Acero Inoxidable 316L Acero Inoxidable 304 |
| 3 | Brida de Protección | Acero Inoxidable 316L Acero Inoxidable 304 Acero al carbono c/ anticorrosivo |
| 3 | Junta(temp. máx) | Buna Neopreno Teflón Caucho Sanitario EPDM Vitón |
| 3 | Junta(temp. máx) | Borosilicato Templado DIN7080 (280°C) Vidrio Templado Policarbonato Cuarzo |
| 3 | Base de Soldadura | Acero Inoxidable 316L Acero Inoxidable 304 Acero al carbono c/ anticorrosivo |
Mirillas Ovaladas – Instalación
Los números que aparecen en las siguientes instrucciones de instalación se refieren al dibujo anterior. Después de fijar correctamente la brida de base (7) a la pared del depósito con los pernos prisioneros (6), montar la junta (4), el visor (5), la junta (4) y la brida de tapa (3) en ese orden. A continuación, apretar los pernos prisioneros (6) con las arandelas (2) y las tuercas (1), respetando los valores de par indicados en la tabla de información técnica.
Beneficios:
Mejora en el control de calidad:
Permiten la inspección visual directa, lo que puede prevenir problemas de calidad antes de que se agraven.
Seguridad operacional:
Al permitir la observación sin necesidad de abrir el tanque, se minimiza el riesgo de exposición a sustancias peligrosas.
Facilidad de mantenimiento:
La soldabilidad y el diseño robusto simplifican la instalación y el mantenimiento.
| INFORMACIÓN TÉCNICA | ||||
|---|---|---|---|---|
| 50 PSI | ||||
| ID de la pieza | Dimensiones visibles (internas) E x H | Dimensiones soldables (externas) F x B | Espesor de brida (C x D) | |
| ZWC50-200X50 | 200 x 50 | 270 x 120 | 15 x 25 | |
| ZWC50-270X50 | 270 x 50 | 340 x 120 | 15 x 25 | |
| ZWC50-340X50 | 340 x 50 | 410 x 120 | 15 x 25 | |
| ZWC50-410X50 | 410 x 50 | 480 x 120 | 15 x 25 | |
| ZWC50-480X50 | 480 x 50 | 550 x 120 | 15 x 25 | |
| ZWC50-550X50 | 550 x 50 | 620 x 120 | 15 x 25 | |
| ZWC50-620X50 | 620 x 50 | 690 x 120 | 15 x 25 | |
| ZWC50-690X50 | 690 x 50 | 760 x 120 | 15 x 25 | |
| INFORMACIÓN TÉCNICA | ||||
|---|---|---|---|---|
| 150 PSI | ||||
| ID de la pieza | Dimensiones visibles (internas) E x H | Dimensiones soldables (externas) F x B | Espesor de brida (C x D) | |
| ZWC150-200X30 | 200 x 30 | 270 x 100 | 15 x 25 | |
| ZWC150-270X30 | 270 x 30 | 340 x 100 | 15 x 25 | |
| ZWC150-340X30 | 340 x 30 | 410 x 100 | 15 x 25 | |
| ZWC150-410X30 | 410 x 30 | 480 x 100 | 15 x 25 | |
| ZWC150-480X30 | 480 x 30 | 550 x 100 | 15 x 25 | |
| ZWC150-550X30 | 550 x 30 | 620 x 100 | 15 x 25 | |
| ZWC150-620X30 | 620 x 30 | 690 x 100 | 15 x 25 | |
| ZWC150-690X30 | 690 x 30 | 760 x 100 | 15 x 25 | |
| INFORMACIÓN TÉCNICA | ||||
|---|---|---|---|---|
| 300 PSI | ||||
| ID de la pieza | Dimensiones visibles (internas) E x H | Dimensiones soldables (externas) F x B | Espesor de brida (C x D) | |
| ZWC300-200X20 | 200 x 20 | 270 x 70 | 15 x 25 | |
| ZWC300-270X20 | 270 x 20 | 340 x 70 | 15 x 25 | |
| ZWC300-340X20 | 340 x 20 | 410 x 70 | 15 x 25 | |
| ZWC300-410X20 | 410 x 20 | 480 x 70 | 15 x 25 | |
| ZWC300-480X20 | 480 x 20 | 550 x 70 | 15 x 25 | |
| ZWC300-550X20 | 550 x 20 | 620 x 70 | 15 x 25 | |
| ZWC300-620X20 | 620 x 20 | 690 x 70 | 15 x 25 | |
| ZWC300-690X20 | 690 x 20 | 760 x 70 | 15 x 25 | |
Nuestras mirillas para tanque están diseñadas para ofrecer una inspección visual clara y precisa en aplicaciones industriales, proporcionando un monitoreo eficiente de los niveles de fluidos sin necesidad de interrumpir los procesos. Fabricadas con materiales de alta calidad, garantizan durabilidad y resistencia en entornos exigentes, lo que las convierte en una opción confiable para cualquier tipo de tanque. Además, su fácil instalación y mantenimiento aseguran una solución práctica y eficiente.
